martes, 28 de febrero de 2017

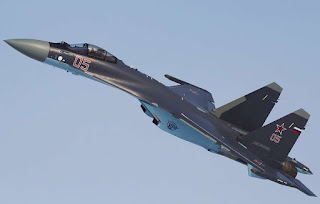

Sukhoi Su-35S (Serial)


Tipo: caza polivalente de generación 4++

Construcción:
Desarrollo: Sukhoi Design Bureau, Irkut Corporation
Jefe de diseño: Mikhail Simonov
Fabricante: Planta de aviones Yuri Gagarin de Komsomolsk del Amur, UAC / KnAAPO
Nombre previo: Su-35BM (las siglas BM significan gran modernización)
Periodo de desarrollo: 2005 - 2012
Introducción al servicio: 12 de febrero de 2014
Costo estimado del proyecto: más de 40 millones de dólares para el 2009
Numero de prototipos: 3

Primer vuelo: 19 de febrero de 2008, realizado por el primer prototipo del T-10BM número de serie 901, en el campo de aviación im.Gromova LII Ramenskoye a cargo del Piloto de pruebas Sergey Bogdan

Entrada en servicio: noviembre de 2009

Pedidos: Durante la apertura de la feria aérea MAKS-2009 el 18-08-2009, firmó un contrato para el suministro de 48 cazas Su-35S para la Fuerza Aérea Rusa para el período 2012-2015, un segundo pedido de 50 cazas se realizo para el periodo de 2016-2020

Usuarios: Fuerzas Aeroespaciales de la Federación Rusa

Unidades entregadas: 58 unidades, se tiene programado entregar 10 unidades en el 2017

Misiones de combate:
Superioridad aérea y protección del espacio aéreo
Patrulla a grandes distancias de la base de operaciones
Destrucción de  objetivos a distancias en aire, tierra y mar, de  día o  noche,  en condiciones meteorológicas adversas, bajo  fuego enemigo  en entornos de guerra electrónica activa
Reconocimiento aéreo

Características generales

Peso:
Peso de despegue máximo: 34.500 kg
Peso de despegue normal: 25.300 kg
Peso vacío: 19.000 Kg
Capacidad de combustible: 11.500 kg
Peso total del motor: 1.520 kg

Dimensiones:
Longitud: 21,95 m
Envergadura: 14,75 m
Altura: 5,92 m
Superficie alar: 62,2 m2

Prestaciones:

Relación peso-empuje
con peso normal: 1.14
con peso máximo: 0.76

Velocidad:
Velocidad máxima a gran altura: 2.500 km/h (2.35 M)
Velocidad máxima a alturas medias: 1.400 km/h (1.17 M)
Velocidad máxima sin postcombustión: 1.300 km/h (1.1 M)
Velocidad de crucero: 800 – 950 km/h (0.75 – 0.9 M)
Velocidad de ascenso: 280 m/s

Alcance: 3.600 km
Alcance máximo sin tanques de combustible externos: 3.600 Km
Alcance máximo con dos tanques de combustible externos: 4.500 Km
Alcance máximo con un reabastecimiento: 6.300 Km

Techo de servicio: 18.000 m

Recorrido de despegue: 400 - 450 m
Recorrido de aterrizaje: 650 - 700 m

Límite g: + 9

Vida útil sin cambio de repuestos: 6.000 horas
Vida de servicio: 30 años

Tripulación: un piloto

Planta Motriz: dos motores AL-41F1S / 117S, desarrollado por la empresa NPO Saturn, con una potencia de 8.800 Kg sin postcombustión y 14.000 Kg con postcombustión, utilizado motor-generador de turbina de gas auxiliar VGTD TA14-130-35 con capacidad de 105 kW, que alimenta el aire acondicionado del compartimento de la cabina del avión, así como la red de corriente alterna que alimenta diversos dispositivos con una tensión de 115/200 voltios hasta 30 kVA

Armamento:

Dispone de un cañón de 30 mm GSh-30-1, con 150 proyectiles y  12 soportes fijos bajo las alas (8) y el fuselaje (4) para portar armas con una capacidad de carga máxima de armas de 8.000 Kg, el armamento aire-aire esta compuesto por misiles de largo alcance KS-172, misiles de alcance medio R-27ER (R), R-27ET (T), RVV-AE,  misiles de corto alcance R-73, para ataque a blancos en superficie puede portar los misiles de largo alcance Kh-61 Yakhont, misiles de largo alcance Klub-A (3M-14AE, 3M-54AE1), misil de largo alcance Kh-59M / Kh-59MK, misil guiado Kh-29TE / Kh-29L, misiles antibuque Kh-35U, Kh-31A, misiles antirradar Kh-31P, Kh-58UShKE, bombas guiadas LGB-250, KAB-500Kr, KAB-500OD, KAB-500S-E, KAB-500LG, KAB-1500Kr, KAB-1500LG, bombas de caída libre FAB-500M54, FAB-500M62, FAB-250M54, FAB-250M62, OFAB-250-270, OFAB-100-120, bombas dispersantes RBK-500, bombas incendiarias ZB-500, dispensador de municiones KMGU-2, lanzador de cohetes B-8M-1 con cohetes S-8,  lanzador de cohetes B-13L con cohetes S-13, cohetes S-25LD, S-25FM-PU, tanques de combustible PTB-2000, dispensador de combustible UPAZ, Pod de señalización electro-óptica UOMZ Sapsan-E, sistema de contramedidas electrónicas SAP-518 KNIRTI



Electrónica y sistemas:
2 pantallas multifunción de visualización electrónica grandes MFI-35 e indicador en el cristal frontal IKSh-1M
Sistema de mandos multifuncional
Mapa activo del terreno
Sistema de control integrado
Sistema de radar con antena de matriz pasiva y escaneo electrónico N035 Irbis / Irbis-E
Modo aire-aire rastreo de 30 objetivos con capacidad para atacar 8 objetivos simultáneamente
Modo aire-superficie rastreo de 4 objetivos con capacidad para atacar 2 objetivos simultáneamente
Sistema de localización opto-electrónico OLS-35  con un alcance de localización de 90 Km
Dispositivo de puntería en el casco
Sistema de iluminación láser
Pod de señalización opto-electrónico UOMZ Sapsan-E
Sistema de navegación BINS-SP2
Sistema de repostaje en vuelo
Capacidad cisterna con contenedor dispensador UPAZ
Sistema de comunicación S-108
Sistema de contramedidas electrónicas KSREP
Sistema de alerta L-150-35
Sistema de eyección SKS-94M con asientos de eyección K-36DM
Sistemas de calefacción
Sistemas de ventilación
Toberas vectoriales 3D
Sistema de control de los motores KSU-35



Exportación:

China: el 19 de noviembre 2015 se informó que se firmó un contrato  con la República Popular de China para el suministro de 24 cazas Su-35 por un valor de 2 mil millones de dólares, más tarde, se informa de que la aeronave será entregada en la versión básica, la duración del contrato es de 3 años, las primeras 4 aeronaves fueron entregadas el 25 diciembre de 2016

Pistola semiautomática GSh-18


Tipo: pistola semi automática de doble acción con capacidad para ser usada bajo el agua

Construcción:
Oficina de diseño: Oficina de diseño de Instrumentos KBP (KBP Instrument Design Bureau) en Tula
Jefe de diseño: Vasiliy Griazev, Arkadiy G. Shipunov
Periodo: 1998 – 2000
Armas con las que compitió: Pistola Pya NP-443 Yarygin y la Serdjukov SR-1 Gyrza
Sustituye: Pistola Makarov PM
Predecesor: Pistola P-96
Entrada en servicio: su producción comenzó en 2001, entrando en servicio ese mismo año
Costo por unidad: en 2012: 23.314,44 Rublos

Fabricación: La fabricación de la pistola maneja métodos de tecnología avanzada en su producción, moldes por inyección, estampado, procesos de soldadura automático, entre otros, procesos  que reducen la complejidad de la fabricación, pero el coste de las herramientas y equipos para la producción es alto

Usuarios:

Rusia: en el 2000 es adquirida para el Ministerio de Justicia, en 2001 para el Ministerio de Asuntos Internos,  en diciembre de 2005 fue incluida en el listado de armas de honor, para septiembre de 2006 fue aprobada por la fiscalía como arma de protección personal  de los fiscales e investigadores, aprobada por el Servicio Federal de Alguaciles

Misiones de combate:
Arma de protección personal con capacidad para perforar cualquier chaleco antibalas de clase III diseñada para cuerpos armados especiales

Características generales

Calibre: 9 mm

Dimensiones:
Longitud: 183 mm
Longitud del cañón: 103 mm
Ancho: 34 mm
Altura: 136 mm

Peso:
Peso sin cargador: 0,47 Kg
Peso con el cargador vacío: 0,58 Kg

Prestaciones:
Tasa de disparos: 15 – 20 rds / min
Alcance efectivo: 50 m
Capacidad de municiones del cargador: 18 balas

Tipo de Munición Usada: Cartuchos 9 x 19 mm 7N31, 7N21, PBP, Parabellum, cartuchos habituales de la OTAN

Peso de la bala: 4,2 gr
Núcleo de la bala: acero termo reforzado
Velocidad inicial de la bala: 600 m/s
Velocidad promedio de la bala: 475 a 500 m/s

Cartuchos PBP  7N21BP o 7N31: es una bala ligera y rápida con un núcleo duro  de acero termo reforzado con una carga de propelente incrementada en un 60 %, esto le permite alcanzar velocidades de 475 a 500 mps, de hecho la munición 7N21BP puede penetrar placas de acero de 8 mm, a 20 metros o cualquier chaleco antibalas de clase III en el mismo rango. La munición PBP 7N21 cuya energía es de 550 J, es más potente que los cartuchos de 9 mm occidentales, según los diseñadores la pistola GSh-18 también puede disparar cualquier  municiones occidentales de 9 mm, sin encasquillarse

Trayectoria de vuelo típico:
Trayectoria balística

Grados de protección: La GSh-18 está equipada con cuatro grados de protección, dos de obturación automática, el  seguro del gatillo y el percutor automatizado, tipo Glock. Este sistema de protección multi-etapa proporciona completa seguridad de manipulación del arma de fuego en cualquier condición de funcionamiento, lo que fue confirmado durante las pruebas de campo, Entre las pruebas realizadas el arma no se disparó tras múltiples caídas desde una altura de 1,5 m sobre una losa de hormigón

Partes de la pistola semiautomática GSh-18


1- Corredera, 2- fiador, 3- resorte, 4- gatillo con varilla del disparador, 5- eje, 6- seguro del gatillo, 7- eje del limitador, 8- extractor, 9- limitador, 10- marco de la corredera con el alza del sistema de mira, 11- percutor, 12- soporte del resorte aliviador del percutor, 13- resorte aliviador del percutor, 14- elevador del cartucho, 15- resorte elevador del cartucho, 16- base del cargador, 17- cuerpo del cargador, 18- retenedor de la corredera, 19- pieza del bloqueo, 20- pasador del mecanismo del gatillo, 21- desconector, 22- resorte del retenedor de la corredera, 23- retenedor del cargador, 24- resorte del retenedor del cargador, 25- armazón, 26- cerrojo del cañón, 27- resorte recuperador, 28- guía del resorte recuperador, 29- cañón, 30- boquilla del cañón, 31- punto del sistema de mira, 32- remache


Tres tipos de municiones utilizados por la pistola GSh-18, de izquierda a derecha: munición 7N31,  munición 7N21 y munición 9 mm Parabellum

Corte esquemático de la munición 7N31


1- bala, 2- casquillo, 3- fulminante, 4- carga de explosivo, 5- núcleo de acero termo reforzado,       6- camisa de aluminio, 7- ojiva bimetálica






Variantes:

GSh-18: modelo básico, Índice 6P54

GSh-18 con riel Picatinny: anunciada en el año 2012, caja de plástico, cambio la forma del seguro del gatillo, se añadió un riel picatinny, aumento la longitud del marco para el anclaje de un PBS

GSh-18S Sport: presentada en octubre  de 2010, versión  civil, presenta una modificación en el diseño del seguro del gatillo y el cargador solo porta 10 municiones

GSh-18 Sport 2: versión civil modificada, con un nuevo gatillo y el cargador porta 18 municiones

GSh-18T: anunciada en octubre del año 2010, versión de arma no letal, utiliza municiones de goma de 0.45, con capacidad del cargador para 7 municiones

domingo, 26 de febrero de 2017

Lanzagranadas RPG-1 (Experimental)


Tipo: lanzagranadas antitanque experimental

Construcción:
Oficina de diseño: NIP GAU, Dirección General de las Tropa de Misiles y Artillería
Jefe de diseño: G.P.Lominsky
Periodo: 1944 – 1948
Nombre previo: lanzador LPG-44 y granada PG-70
Renombrado: lanzador RPG-1 y granada PG-1, a finales de 1945
Entrada en servicio: en 1948 debido a problemas con el fusible detonador que era defectuoso y el sistema impulsor que era inestable en diferentes temperaturas se suspendió su desarrollo, en favor del lanzagranadas RPG-2

Misiones de combate:
Destrucción de vehículos blindados y tanques
Apoyo de fuego directo a la infantería
Destrucción de fortificaciones y casamatas

Características generales

Lanzador: RPG-1


Tipo: Sin retroceso, reutilizable

Sistema de Guía: Mira óptico

Dimensiones:
Calibre: 30 mm
Longitud: 1000 mm

Peso: 2 Kg

Cantidad de operarios: dos personas, uno para la carga de las granadas y  otro para operar el lanzador

Tipo de Munición Usada: Granada de carga hueca

Tipos:
Granada PG-1

Propulsión: la granada es impulsada por una carga de pólvora y estabilizada por alerones fijos

Trayectoria de vuelo típico:
Trayectoria balística

Granada PG-1: Granada de carga hueca con fusible detonador DK-2, impulsada por una carga de pólvora y estabilizada por alerones fijos


Producción: Fabrica Nº 571

Dimensiones:
Calibre: 70 mm
Longitud: 425 mm

Peso: 1,6 Kg

Prestaciones:
Velocidad inicial de la granada: 40 m/seg
Alcance de tiro directo contra blancos de 2 metros de altura: 50 m
Alcance máximo de tiro visual: 75 m
Alcance máximo: 150 m
Capacidad de penetración: 150 mm de blindaje
Cadencia de tiro práctica: 4 – 6 municiones /min

sábado, 25 de febrero de 2017

Proyecto 21630 Buyan


Tipo: Barco Pequeño Cañonero (MAK)

Unidades: 3 unidad (previstas 10 unidades, otras fuentes indican 7 unidades)

Construcción:
Oficina de diseño: CMDB Almaz (San Petersburgo)
Jefe de diseño: J. E. Kushnir
Astillero: Zelenodolsk, Kazan, Rusia
Periodo: 2002 - 2012

Astrakhan

Puesta en grada: 30-01-2004
Lanzado: 07-10-2005
Comisionado: 01-09-2006
Estatus actual:  Activo
Numeración del casco: 101(2006), 012(2007), 017(2016)
Flota asignada: Flotilla del Caspio
Puerto asignado: Astracán

Kaspiysk

Puesta en grada: 25-02-2005
Lanzado: 06-05-2011
Comisionado: 20-12-2011
Renombrado:   01-2007 como Volgodonsk
Estatus actual:  Activo
Numeración del casco: 702(2011), 161(2011), 014(2012), 018(2016)
Flota asignada: Flotilla del Caspio
Puerto asignado: Astracán

Makhachkala

Puesta en grada: 24-03-2006
Lanzado: 27-04-2012
Comisionado: 04-12-2012
Estatus actual:  Activo
Numeración del casco: 162(2012), 015(2013), 020(2016)
Flota asignada: Flotilla del Caspio
Puerto asignado: Astracán

Misiones de combate:
Defensa de base en zona marítima cercana
Operaciones antiterroristas en zonas costeras
Destrucción de unidades de superficie pequeñas
Ataque artillado a zonas de tipo riveras y aguas litorales
Defensa antiaérea

Características generales

Desplazamiento (toneladas):
Estándar: 400 T
Carga completa: 520 T

Dimensiones (metros):
Eslora: 61,8 m
Manga: 10,3 m
Calado: 3 m

Velocidad (nudos):
Máxima: 28 nudos

Alcance (millas náuticas):
1.500 mn

Autonomía: 10 días

Tripulación:
42 marinos y 6 oficiales

Propulsión:
2 motores diesel 16V4000M90 / M507D de 8.000 hp
2 propulsores de tipo pump-jet

Armamento:

Artillería
1 pieza de artillería A-190-01 de 100 mm y sistema de control de fuego 5P-10-03 Laska
1 Sistema de lanzacohetes múltiples A-215 Grad-M de 122 mm, con un lanzador MS-73M con 40 cohetes 9M22U

Sistemas antiaéreos
1 Complejo 3M-47 Gibka con un lanzador doble para 4 misiles Igla-1M
2 cañones tipo gatling AK-306 / A-219 de 6 tubos de 30mm

Otros
2 montajes de ametralladoras MTPU KPVT de 14,5 mm
3 montajes tipo pedestal provisionales para armas automáticas de PKMB 7,62 mm
1 Lanzagranadas antisabotaje DP-64
Capacidad para realizar tareas de minado (2 puntos de colocación)
Sistema lanzador de interferencias PK-10 Smely con 4 lanzadores KT-216

Electrónica:
Complejo de radar de búsqueda aire / superficie 5P-26M PM-352 Pozitiv-M1
Radar de navegación MR-231 Pal-N1
Radar de control de fuego de artillería 5P-10-03 Laska
Estación de sonar antisabotaje Anapa-M
2 torreta ópticas MTK



Variantes:

Proyecto 21632 Tornado: Variante para la Exportación

Proyecto 21631 Buyan-M: desarrollo del Proyecto 21630, como un barco pequeño de misiles MRK dotada con el sistema de misiles Klub-N

lunes, 20 de febrero de 2017

Lanzagranadas Antisabotaje MRG-1 Ogonek


Tipo: Estación automática de lanzagranadas antisabotaje

Construcción:
Oficina de diseño: GNPP Bazalt
Fabricante: GNPP Bazalt
Entrada en servicio: aceptado oficialmente como armamento naval de la URSS  en el año de 1971 (otras fuentes indican en 1973)
Operadores: Armada de la Unión Soviética, Armada de la Federación Rusa

Misiones de combate:
Protección de embarcaciones, puertos e instalaciones costeras contra buzos  de combate, señalando su posición en caso de no ser aniquilados

Características generales

Dimensiones:
Calibre: 55 mm

Peso:
Peso del lanzagranadas en posición de fuego: 53 Kg

Alcance: entre 50 y 500 m

Ángulo vertical orientación del lanzador: de -30° a + 45°
Ángulo de la orientación horizontal del lanzador: + - 180°

Tipo de lanzamiento: de superficie

Sistema de Guía:
Detección de blancos por medio del sonar, con sistema de control remoto para el lanzamiento, el cual puede ser ubicado hasta a 30 metros del lanzador

Cantidad de operarios: dos personas, uno para la carga de las granadas (al mismo tiempo sirve de observador) y  otro para operar el sistema de control

Munición Usada: Granada con una cabeza de guerra que recubre un fusible con forma de hemisferio truncado, el cual funciona con cualquier ángulo de acercamiento de la granada al agua,  presenta varias graduaciones de profundidad para minar, las cuales son configuradas con una llave de mano especial al momento de cargar la granada al lanzador, presentan un estabilizador posterior tipo anular (con forma de anillo)

Tipos:
Granada RG-55M
Granada GRS-55
Granada  RG-55M-1

Propulsión:
Un motor cohete en cual se activa mediante un mecanismo con fusible eléctrico en el lanzador, una de las desventajas que presento este sistema de armas es el rebufo o expansión de aire el cual crea una zona de peligro por la parte trasera del lanzador al momento de lanzar la granada

Trayectoria de vuelo típico:
Trayectoria balística

Granada RG-55M: Granada autopropulsada de alto explosivo con detonación por profundidad graduable manualmente

Dimensiones:
Calibre: 55 mm

Peso: 0,93 Kg

Prestaciones:
Radio de área letal: 16 m
Profundidad letal máxima: 40 m

Granada GRS-55: Granada de señalización por medio de bengala incandescente

Dimensiones:
Calibre: 55 mm

Peso: 0,93 Kg

Prestaciones:
Tiempo para designar el blanco con la granada: 50 seg

Electrónica:
Sistema de control remoto para el lanzamiento
Sonar de detección

Lanzador:
Lanzador fijo de siete tubos sin retroceso, reutilizable, montado sobre un trípode, el cual puede realizar descargas de granadas unitarias o en salvas, es alimentado con una fuente de poder independiente y por su desarrollo modular permite ser desmontado fácilmente

Portadores:
Crucero pesado lanzamisiles de propulsión nuclear TARKR Proyecto 1144
Crucero pesado lanzamisiles de propulsión nuclear TARKR Proyecto 11442
Destructor EM Proyecto 956
Barco grande antisubmarino BPK Proyecto 1155
Barco Pequeño antisubmarino Proyecto 12412
Barco Pequeño antisubmarino Proyecto 20351
Barco de patrulla Proyecto 11353
Barco de patrulla guardacostas Proyecto 133
Barco de patrulla guardacostas Proyecto 10410
Barco de patrulla guardacostas Proyecto 1204
Bote cañonero Proyecto RS368
Bote de patrulla guardacostas Proyecto P1415
Barco grande de desembarco Proyecto 1171
Barco grande de desembarco Proyecto 1174
Dragaminas Proyecto 1332
Dragaminas costero Proyecto 1258
Barco grande de inteligencia Proyecto 1826

Lanzagranadas  MRG-1 Ogonek en acción


Granadas antisabotaje GRS-55 (izquierda) y RG-55M (derecha)

miércoles, 15 de febrero de 2017

Complejo RPK-1 Vikhr


Tipo: Misil antisubmarino (PLO) balístico de lanzamiento desde buque de superficie con limitada capacidad de ser necesario para atacar naves de superficie

Índice de la marina: 82R

Construcción:
Oficina de diseño: asignado a NII-1 GKOT, también participaron NII-6, NII-9 y NII-22
Jefe de diseño: N. P. Mazurov
Fabricante: Fabrica Nº 7 en Sverdlovsk
Desarrollo: por decisión de Consejo de Ministros Nº 111-463 de Fecha 13 de octubre de 1960
Primeras pruebas: en 1964, comenzó la primera etapa de pruebas de funcionamiento primero desde un emplazamiento en tierra y luego desde el buque OS-332 (un Proyecto 159 modificado), la segunda etapa la realizo desde el Proyecto 1123 Moskva en 1967
Entrada en servicio: fue aceptado oficialmente como armamento de la URSS el 12 de junio de 1968, por decisión Nº 440-168

Operadores: Armada de la Unión Soviética

Misiones de combate:
Destrucción de objetivos submarinos a largas distancias

Características generales

Dimensiones:
Calibre: 540 mm
Longitud del misil: 6 m

Peso:
Peso del misil: 1.823 kg
Peso del lanzador MS-32: 900 Kg

Alcance:
Mínimo: 10,5 Km
Máximo: 24 Km

Velocidad de inmersión en el agua: 12 m/s

Profundidad de acción máxima: 500 m
Profundidad de detonación de la cabeza de guerra: 0 – 200 m

Radio eficaz de acción de la cabeza de guerra: 1.500 m
Probabilidad de impacto a alcance máximo: 0.83 %

Propulsión:
Un motor  combustible sólido desarrollado por RGS-60

Tipo de lanzamiento: de superficie

Sistema de Guía:
Los datos de la ubicación del objetivo son obtenidos por el complejo hidroacústico del barco lanzador o por fuentes externas (helicópteros o sonoboyas) esta data es procesada por un  sistema de control de fuego PUSTB-1123 Sprut o Sprut-1143 desarrollados por TSKB-209, el cual calibra la elevación y dirección del lanzador

Trayectoria de vuelo típico:
Trayectoria balística de vuelo a gran altitud

Cabeza de guerra:
Una cabeza de guerra nuclear de 5 kt

Electrónica:
Sistema de control de fuego PUSTB-1123 Sprut (lanzador MS-18)
Sistema de control de fuego Sprut-1143(lanzador MS-32)
Sistema de intercambio de información MBU-200 More-U

Modo de ataque: el misil es lanzado desde un lanzador MS-18 o MS-32, encendiendo el motor  combustible sólido e inicia la etapa de vuelo la cual tiene una trayectoria balística, al llegar a la zona de ataque, una vez en el agua se detona la cabeza de guerra de forma automática

Plataforma de ensayos:
Como plataforma de ensayo se utilizó el buque OS-332, un Proyecto 159 modificado, luego se utilizó los Proyectos 1123

Lanzadores:
Lanzador doble MS-18: con un sistema automático de carga tipo tambor con una capacidad de carga de 8 misiles, desarrollado por SKB-203, bajo la dirección de A. I. Yaskin, instalados en el Proyecto 1123

Lanzador doble MS-32: con un sistema automático de carga tipo tambor con una capacidad de carga de 16 misiles, desarrollado por SKB-203, bajo la dirección de A. I. Yaskin, instalados en el Proyecto 1143

Portadores:
Crucero antisubmarino PKR Proyecto 1123
Crucero Pesado con capacidad para embarcar aeronaves TAKR Proyecto 1143



Variantes:

Vikrh-22: Variante del Complejo RPK-1 Vikhr desarrollada en enero de 1964, el cual incrementaba el alcance del misil balística no guiado 82R a 44 Km, este desarrollo fue cancelado

Vikrh-M: Variante del Complejo RPK-1 Vihr desarrollada a partir de Decisión Nº 530-152 de Fecha 23 de abril de 1971, en el cual se sustituía la cabeza de guerra nuclear por un torpedo buscador Kolibr de pequeñas dimensiones, el desarrollo de esta variante fue cancelado en agosto de 1973
