Proyecto 22350 Almirante Sergey Gorshkov


Tipo: Fragata (SKR)

Unidades: 6 unidad previstas

Construcción:
Autorizado: junio de 2003
Periodo: 2006-2025
Astillero: Severnaya verf, Astillero del muelle norte, San Petesburgo

Almirante Gorshkov

Puesta en grada: 01-02-2006
Lanzado: 29-10-2010
Comisionado: 26-07-2018
Numeración del casco: 417(2013), 454(2018)
Flota asignada: asignado a Flota del Norte





Almirante Kasatonov

Puesta en grada: 26-11-2009
Lanzado: 12-12-2014
Estatus actual:  en pruebas
Numeración del casco: 431(2016)




Almirante Golovko

Puesta en grada: 01-02-2012
Estatus actual:  en construcción


  Nuevo

Almirante Isakov

Puesta en grada: 14-11-2013
Estatus actual:  en construcción




Admiral Yumashev

Estatus actual:  en espera de iniciar su construcción

Misiones de combate:
Protección de buques de gran tonelaje
Combate lejos de la costa
Destrucción de objetivos terrestres
Destrucción de embarcaciones de superficie
Destrucción de submarinos
Defensa antiaérea

Características generales

Desplazamiento (toneladas):
Estándar: 3.900 T
Carga completa: 4.500 T

Dimensiones (metros):
Eslora: 135 m
Manga: 16 m
Calado: 4,5 m

Velocidad (nudos):
Máxima 29 nudos
Económica 14 nudos

Alcance (millas náuticas):
4.000 mn (a velocidad de 14 nudos)

Autonomía: 30 días

Tripulación:
186 marinos y oficiales

Propulsión:
2 Instalaciones CODAG M55R de 32.700 hp con motores diesel 10D49 de 5200 hp con  turbinas de gas M90FR 27.500 hp
4 generadores diesel ADG-1000NK de 1.000 kW
2 hélices con 5 aspas

Armamento:

Grupo Aéreo
1 helicóptero Ka-27PL, Ka-27PS, Ka-27M, Ka-29, Ka-31 o Ka-52K

Artillería
1 pieza de artillería A-192M Armat de 130 mm con sistema de control de fuego 5P-10 Puma

Misiles antibuques y de ataque a tierra
2 módulos UKSK 3S14U1 con 8 silos lanzadores vertical con 16 misiles guiados dotados con municiones complejo de misiles 3K14 Kalibr-NK (misiles antibuque 3M-54T, 3M-54T1 misiles de ataque a tierra 3M-14T, antisubmarinos 91RT2) o complejo de misiles 3K55 Onyx (misiles antibuque o de ataque a tierra P-160 / 3M55)

Sistemas antiaéreos
4 Complejo 3K96 Redut  con 8 silos lanzadores vertical 3S97 para 32 misiles 9M96 con radar de control de fuego Poliment
2 módulos 3M89 de defensa puntual 3R99 Palash dotados con 2 lanzadores óctuples de misiles 9M340 con  256 misiles y dos cañones tipo gatling de 6 tubos de 30mm con 3.000 municiones
2 lanzadores MANPADS Igla-M

Antisubmarino
Sistema antitorpedo y antisubmarino PTZ Paket-A con 2 lanzadores SM-588 de 4 tubos de 330 mm dotados con torpedos MTT y municiones antitorpedos M-15

Otros
2 montajes MTPU-1 Zalo con ametralladoras KPVT de 14,5 mm
2 cañones de salvas SP-1M Shildik de 76mm
 2 lanzadores de granadas antisabotaje automáticos de 55 mm, DP-65A
2 lanzadores de granadas antisabotaje de 45 mm, DP-64 "Nepryadva
Sistema lanzador de señuelos PU-SK con 2 lanzadores KT-308-058
Sistema lanzador de interferencias PK-10 Smely con 8 lanzadores KT-216
2 Embarcaciones BL-680

Electrónica:
Sistema de control de información de combate Sigma-22350
Complejo de radar 5P-20K Poliment
Radar de búsqueda aire / superficie 5P-27 Furke-4
Radar de orientación 34K1 Monolit
Complejo de navegación Chardsh-22350
Radar de navegación MR-231-2
Complejo multifuncional de televisión con sistema opto electrónico MTK-201M
Sistema electroópticos SP-520
Sistemas MTK-201M
Complejo de sonar Zarya-3
Sonar Minotavr-ISPN
Sistema de radar ESM TK-28
Sistema de interferencias Prosvet-M
Estación de interferencias óptico-visuales Grach
Sistema de desviación óptico-electrónico MDM-2E
Sistema de comunicación satelital Centaur-NM-1

Modernizaciones:

Proyecto 22350M: variante significativamente modernizada del Proyecto 22350M, cambios en los equipos electrónicos, nuevos sistemas de armas, se proyecta la construcción de 12 unidades







Variantes:

Proyecto 22356: variante de exportación, dos maquetas presentadas




Proyecto 22356 en la exposición MVMS-2013 dotado con el sistema de misiles antiaéreos Rif-M



Proyecto 22356 en la exposición Euronaval 2011 dotado con el sistema de misiles antiaéreos Shtil-1 9M317ME

Galería:


Diseño preliminar del Proyecto 22350




Impresiones artísticas del Proyecto 22350



Diagrama del Proyecto 22350












Fases de la construcción de los Proyecto 22350



Desmagnetización del casco del Proyecto 22350

  Nuevo


Vista de la Proa


Vista de la popa



Ubicación del los banderines utilizados en las paradas navales



Vistas de la proa



Detalles del asta para el izado de la bandera en la proa


Detalles del asta para el izado de la bandera en la popa


Ancha desplegada, a destacar el bombeo de agua para minimizar la fricción



Anclas plegadas


Detalles de los amarres


Sistema de tracción de las anclas








  Nuevo

  Nuevo

  Nuevo

  Nuevo

Algunas vistas del Proyecto 22350 Almirante Sergey Gorshkov


Proyecto 22350 a toda maquina



Las dos primeras unidades del Proyecto 22350 juntas, el Almirante Gorshkov y Almirante Kasatonov




Detalles del puesto de mando en la cabina de cubierta



Puesto de mando internamente





Sensores y equipos del mástil principal


Sistema de control de fuego 5P-10 Puma y Complejo de radar 5P-20K Poliment




Detalles de la chimenea





Detalles del mástil secundario



Vista de la popa


Compuerta de la popa abierta donde se despliegan los equipos de arrastre




Sala de operaciones


Cabina del comandante


Cabina de oficiales


Parte de las instalaciones sanitarias



Dormitorios de la tripulación


Anuncio de prohibición del uso de equipos celulares inteligentes en los dormitorios de la tripulación


Sala medica



Corredores internos





Detalles de la cambusa o cocina del barco



Comedor de la tripulación

La tripulación:





Tripulación compuesta por oficiales y guardiamarinas




Condecoraciones asignadas a la tripulación del Proyecto 22350


Instalación CODAG M55R


motor diesel 10D49




Sala de maquinas del Proyecto 22350





Caja de cambios RO55 fabricados en la planta de Zvezda, para los barcos del Proyecto 22350



Helicóptero de salvamento Ka-27PS en el Proyecto 22350


Helicóptero antisubmarino Ka-27PL en el Proyecto 22350


Helicóptero de asalto Ka-29 en el Proyecto 22350



Helicóptero de alerta temprana Ka-31 en el Proyecto 22350




Helicóptero de ataque Ka-52K en el Proyecto 22350



Hangar del Proyecto 22350


Cabina del controlador aéreo


Pista de aterrizaje y escalerilla de acceso al casco


Hangar abierto


  Nuevo





Pieza de artillería A-192M Armat de 130 mm


Elevación máxima de la pieza de artillería A-192M



Pieza de artillería A-192M Armat de 130 mm en acción




Vistas de los 2 módulos UKSK 3S14U1 con 8 silos lanzadores vertical para 16 misiles guiados del complejo de misiles 3K14 Kalibr-NK



Silos lanzadores vertical abiertos de uno de los módulos UKSK 3S14U1




Secuencia de lanzamiento de un misil guiado de ataque a tierra 3M-14T del complejo de misiles 3K14 Kalibr-NK desde un módulo UKSK 3S14U1


Lanzamiento de un misil guiado antisubmarinos 91RT2 del complejo de misiles 3K14 Kalibr-NK desde un módulo UKSK 3S14U1





4 complejos 3K96 Redut con silos lanzadores vertical 3S97






Lanzamiento de un misil antiaereo 9M96 desde un silos lanzadores vertical 3S97 del Complejo 3K96 Redut




2 módulos 3M89 de defensa puntual 3R99 Palash dotados con 2 lanzadores óctuples de misiles 9M340 y dos cañones tipo gatling de 6 tubos de 30mm




Módulos 3M89 de defensa puntual 3R99 Palash



Módulos 3M89 de defensa puntual 3R99 Palash  en acción


Sistema antitorpedo y antisubmarino PTZ Paket-A con lanzadores SM-588, en vídeo de promoción del sistema, luego de la ultima evidencia, el lanzador esta ubicado en el lugar incorrecto





Fotos del Sistema antitorpedo y antisubmarino PTZ Paket-A con lanzadores SM-588 abierto en la popa del Almirante Kasatonov, ubicado en los laterales del sistema UKSK 3S14U1


Lanzador SM-588 del sistema antitorpedo y antisubmarino PTZ Paket-A



Ubicación del montaje MTPU-1 Zalo



Montaje MTPU-1 Zalo con ametralladoras KPVT de 14,5 mm




Cañones de salvas SP-1M Shildik de 76mm


Sistemas lanzadores de interferencias en la proa



Sistema lanzador de interferencias PK-10 Smely con lanzadores KT-216


Sistema lanzador de señuelos PU-SK con lanzador KT-308-058

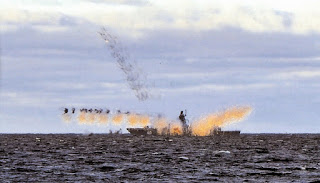

Sistemas lanzadores de señuelos e interferencias en acción



 Detalles del sitio de las embarcaciones BL-680 junto a las grúas de descarga






 Embarcaciones BL-680 desplegadas


Sistema de control de información de combate Sigma-22350




Complejo de sonar Zarya-3


Sonar Minotavr-ISPN

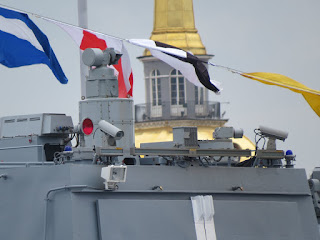

Dispositivos ópticos




Estación de interferencias óptico-visuales Grach





Sistema de desviación óptico-electrónico MDM-2E



Simulador de entrenamiento del Proyecto 22350 construido por la planta de construcción de maquinas Kingisepp


Visita del Presidente de la Federación Rusa al Proyecto 22350 Almirante Gorshkov




Presentación del Proyecto 22350 Almirante Gorshkov en el Desfile Naval de 2018


Operaciones nocturnas del Proyecto 22350


Despegue nocturno de un helicóptero Ka-29 en la cubierta del Proyecto 22350
