Proyecto 22160

  Nuevo

Tipo: Barco de patrulla (PK)

Unidades: 6 unidad (en servicio: 2 Unidades, en pruebas: 1 Unidades, en construcción: 3 Unidades, previstas: 6 Unidades), con un posible incremento de hasta 12 unidades (abril de 2014) para la Flota del Norte.

Construcción:

Desarrollo: Severnoye Design Bureau JSC
Periodo: 2014-hasta la fecha
Astillero: Astillero A. M. Gorky, Zelenodolsk
Fabricante: Zelenodolsk SSZ

Vasily Bykov

Puesta en grada: 26-02-2014
Lanzado: 08-2017
Comisionado: 20-12-2018
Numeración del casco: 368 (2018)
Flota asignada: asignado a la Flota del Mar Negro



Dmitriy Rogachev

Puesta en grada: 25-07-2014
Lanzado: 05-2018
Comisionado: 11-06-2019
Numeración del casco: 375 (2018)
Flota asignada: asignado a la Flota del Mar Negro



Pavel Derzhavin

Puesta en grada: 18-02-2016
Lanzado: 21-02-2019
Estatus actual: en pruebas


Sergey Kotov

Puesta en grada: 08-05-2016
Estatus actual:  en construcción


Viktor Velikyy

Puesta en grada: 25-11-2016
Estatus actual:  en construcción

Nikolay Sipyagin

Puesta en grada: 13-01-2018
Estatus actual:  en construcción


Misiones de combate:
Patrullero de zona económica exclusiva de 200 millas en mares abiertos y cerrados
Defensa de zonas marítimas cercanas y territoriales
Prevención del contrabando
Lucha contra la piratería marítima
Operaciones antiterroristas
Ataque artillado a zonas de tipo riveras y aguas litorales
Destrucción de unidades de superficie pequeñas
Protección de embarcaciones, bases navales y áreas de agua con el objetivo de advertir sobre ataques de varias fuerzas y medios enemigos
Misiones de salvamento y asistencia médica
Vigilancia ambiental en tiempos de paz

Características generales
Composición modular

Desplazamiento (toneladas):
Estándar: 1.300 T
Carga completa: 1.905 T

Dimensiones (metros):
Eslora: 94 m
Manga: 14 m
Calado: 3,4 m

Velocidad (nudos):

Máxima: 30 nudos
Media: 22,5 nudos
Económica: 16 nudos

Alcance (millas náuticas):
6.700 mn (a velocidad de 16 nudos)

Autonomía: 60 días

Tripulación:
50 marinos y 30 oficiales

Propulsión:
1 central eléctrica principal de tipo CODAG DRRA6000 con una potencia total de 12.000 hp. (8.800 kW)
1 motores diésel 16D49 4x300 kW
1 motores diésel de emergencia 1x100 kW
2 ejes con 2 hélices de 5 aspas

Armamento:

Grupo Aéreo
1 helicóptero de de salvamento marítimo Ka-27PS, 1 helicóptero de asalto Ka-29, 1 helicóptero de asalto Ka-52K o un helicóptero de transporte Ka-226MT
2 a 4 vehículos aéreos no tripulados (DPLA) Tipo S-100

Artillería
1 pieza de artillería AK-176MA-01 de 76 / 59 mm con posibilidad de golpear objetivos marinos, costeros y aéreos, con 304 municiones.

Sistemas de misiles de ataque a superficie
Opcional, 1 Complejo de misiles 3K14N Kalibr-NK u Oniks con 2 módulo 3S14-21631 UKSK cada uno con 8 silos lanzadores 3R-14N-11356M para 8 misiles crucero Kalibr 3M14T o misiles crucero P-800
Capacidad para portar 2 contenedores con lanzadores del Complejo de misiles Caliber-K

Sistemas antiaéreos
Opcional, 1 Sistema de misiles Shtil-1 con 2 módulo 3S90E.1 cada uno con 8 silos lanzadores de misiles antiaéreos 9M317E
8 lanzadores MANPADS 9K338 Igla-S con 8 misiles 9M42

Otros
2 montajes MTPU-1 Zalo con ametralladoras KPVT de 14,5 mm
2 lanzadores de granadas antisabotaje DP-65 de 10 tubos lanzadores de 55 mm armado con granadas RG-55M y GRS-55
2 lanzadores de granadas antisabotaje DP-64 de 2 tubos lanzadores de 45 mm armado con granadas SG-45 y FG-45
Sistema lanzador de interferencias PK-10 Smely con 4 lanzadores KL-121
1 Bote de asalto de alta velocidad Proyecto 02800
2  Botes rápidos multiusos BL-680
8 Botes salvavidas PSM

Electrónica:
Complejo de radar de búsqueda aire / superficie 5P-26M PM-352 Pozitiv-M1
Radar de navegación MR-231 Pal-N1
Radar de control de fuego de artillería 5P-10-03 Laska
Sistema de comunicación satelital Centaur-NM
Estación de sonar antisabotaje Pallada
Sistema de contramedidas electronicas TK-25E
2 Visores SP-520

Exportación : a partir de principios de 2014, el barco está disponible para la exportación.

Variantes:

Proyecto 22160: variante para el Servicio de Guarda Costas




Proyecto 22160E: variante para la exportación




Proyecto 22160E con un lanzador doble del Complejo de misiles antiaéreos 3M-47 Gibka en la popa

Galería:





Diseños preliminares del fabricante



Diagrama



Diagrama interno





Detalles del diseño y maquetación preliminar
















Fases de la construcción del Proyecto 22160


Desmagnetización del casco del Proyecto 22160











Izado de la bandera de San Andres y asignación de Flota








Proyecto 22160



Insignia del Proyecto 22160 Vasily Bykov

Detalles:





Vista lateral


Vista de la proa



Vista de la popa



Vista superior





Detalles de la quilla





Detalles del amarre al puerto



Detalles del ancla plegada







Vista externa del puente











Vista interna del puente






Sensores y equipos del mástil principal



Sensores y equipos del mástil secundario






Pista de aterrizaje



Detalles del hangar



Cabina del controlador aéreo (izquierda) y hangar para vehículos aéreos no tripulados (derecha)





Detalles internos de la cabina del controlador aéreo

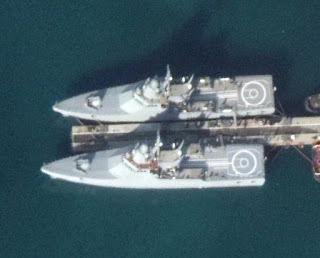

Las dos unidades operativas del Proyecto 22160







Centro de comando



Comedor







Dormitorios de la tripulación



Sanitarios



Sala de maquinas



Cuarto de control de la sala de maquinas









Helicóptero de de salvamento marítimo Ka-27PS

  Nuevo





Pieza de artillería AK-176MA-01





Rotación de la pieza de artillería AK-176MA-01








Pieza de artillería AK-176MA-01 en acción





Efectos de la munición de la pieza de artillería AK-176MA-01




Disposición de lanzadores verticales en el Proyecto 22160



Sistema de misiles Shtil-1 con módulo 3S90E.1 cada uno con 8 silos lanzadores de misiles antiaéreos 9M317E





Complejo de misiles Caliber-K



contenedores con lanzadores del Complejo de misiles Caliber-K



Ametralladora Kord de 12,7 mm en montaje 6U16

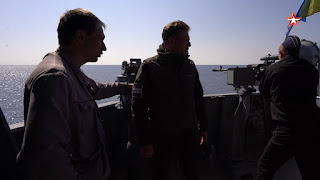

Ametralladora Kord de 12,7 mm en montaje 6U16 en acción













Despliegue de la estación de sonar antisabotaje Pallada



Equipos de monitores de la estación de sonar antisabotaje Pallada





Lanzador de granadas antisabotaje DP-65









Lanzador de granadas antisabotaje DP-65 en acción







Sistema lanzador de interferencias y señuelos en acción

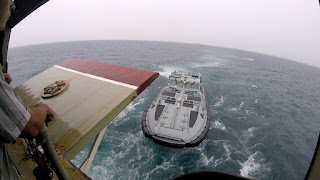

Despliegue del bote de asalto de alta velocidad Proyecto 02800

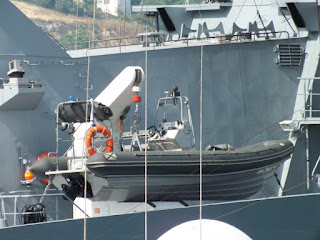

Bote rápido multiuso BL-680



Despliegue de un bote rápido multiuso BL-680




Bote rápido multiuso BL-680 en acción



Sistema de control de información de combate



Maniobrabilidad del Proyecto 22160



Proyecto 22160 en una Parada Militar Naval

 Actualizado: 24/07/2019
