Proyecto 20385 Gremyshii

   Nuevo

Tipo: Corbeta (КРВ)

Unidades: 2 unidad previstas

Un contrato adicional celebrado con el Ministerio de Defensa en 2011, planeó construir otras ocho corbetas del proyecto 20385 en Severnaya Verf para 2020, sin embargo, el deseo una mayor mejora del proyecto y el uso generalizado de componentes importados en este proyecto, incluidos los motores diesel principales alemanes que cayeron después de 2014 bajo restricciones de sanciones, llevaron a la decisión de la Armada rusa de limitar la serie del proyecto 20385 a solo dos barcos establecidos en virtud del contrato de 2006.

Sin embargo, en la ceremonia de lanzamiento de la corbeta Gremyshii el 30 de junio de 2017, el jefe del departamento de construcción naval de la Armada rusa, Contraalmirante Vladimir Tryapichnikov, dijo que todavía estaba planeado, además de las dos en construcción, construir dos corbetas más del proyecto 20385, aunque la cuestión de momento de colocar dos corbetas más se resolverá después de probar el barco insignia.

Construcción:
Periodo: 2012 - hasta la fecha
Astillero: Severnaya verf, Astillero del muelle norte, San Petesburgo y Astillero de Amur, Komsomolsk on
Amur
contrato estatal: Nunmero 253/05/2/К/0546-06 de fecha 27 de marzo de 2006
Costo del contrato:  22,6 mil millones de rublos

Gremyaschiy



Puesta en grada: 26-05-2011
Lanzado: 30-06-2017
Estatus actual:  en pruebas
Numeración del casco: 337(2019)
Flota asignada: se prevé para la Flota del Pacifico
Fecha prevista de entrega: 25 de diciembre de 2019

Provornyy


Puesta en grada: 25-07-2013
Lanzado: 12-12-2014
Estatus actual:  en construcción
Flota asignada: se prevé para la Flota del Pacifico


Misiones de combate:
Detección y destrucción de submarinos enemigos
Detección y destrucción de buques de superficie
Defensa antiaérea
Combate en la zona cercana a la costa
Apoyo de fuego para operaciones de desembarco
Realizar operaciones de patrulla y escolta

Características generales

Desplazamiento (toneladas): 2.200 T

Dimensiones (metros):
Eslora: 104 m
Manga: 13 m
Calado: 7,95 m

Velocidad (nudos):
Máxima 27 nudos
Económica 14 nudos

Alcance (millas náuticas):
3.500 mn (a velocidad de 14 nudos)

Autonomía: 15 días

Tripulación:
99 marinos y oficiales

Propulsión:
1 central eléctrica principal con 2 unidades diesel 1DDA-12000 con 4 motores 16D49 con una potencia de 6.000 hp producida por la planta JSC Kolomensky y caja de cambios inversa RRD-12000 fabricadas por JSC Zvezda
2 hélices con 5 aspas

Armamento:

Grupo Aéreo
1 helicóptero Ka-27PL

Artillería
1 pieza de artillería A-190-01 de 100 mm con 332 municiones

Misiles antibuques y de ataque a tierra

1 módulo UKSK 3S14-20385 con 8 silos lanzadores vertical UKSK 3K14 con 8 misiles guiados dotados con municiones complejo de misiles 3K14 Kalibr-NK (misiles antibuque 3M-54T, misiles de ataque a tierra 3M-14T, antisubmarinos 91RT) o complejo de misiles 3K55-20385 Onyx (misiles antibuque o de ataque a tierra P-160 / 3M55)

Sistemas antiaéreos
4 Complejo 3S97 Redut  con 16 silos lanzadores vertical 3K96 para 16 misiles 9M96, 9M96D o 64 misiles 9M100 con radar de control de fuego Poliment
1 sistema 9K38 Igla con 8 lanzadores de misiles 9M39
2 cañones tipo gatling AK-630M-6 de 6 tubos de 30mm

Antisubmarino
Sistema antitorpedo y antisubmarino PTZ Paket-A con 2 lanzadores SM-588 de 4 tubos de 330 mm dotados con torpedos MTT y municiones antitorpedos M-15

Otros
2 montajes MTPU-1 Zalo con ametralladoras KPVT de 14,5 mm
Sistema lanzador de interferencias PK-10 Smely con 4 lanzadores KT-216
2 lanzadores de granadas antisabotaje de 45 mm, DP-64 Nepryadva con 240 granadas tipo SG-45, FG-45
2 Embarcaciones BL-680

Electrónica:
Sistema de control de información de combate Sigma-20385-01
Sistema de control de fuego 3R14N
Radar de navegación MR-231-2
Sistema electroópticos SP-520
Sonar Minotavr-ISPN
Complejo de sonar Zarya-M
Sonar de detección submarina Anapa-M
Sistema de comunicación satelital Centaur-NM-1

Galería:



Diagrama del Proyecto 20385

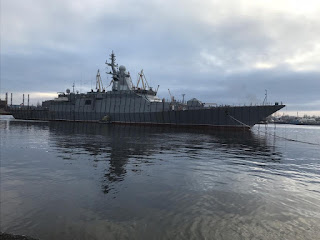

Corbeta Gremyshii durante su construcción



Corbeta Gremyshii realizando el proceso de desmagnetización

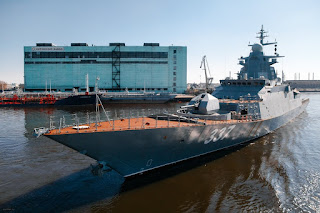

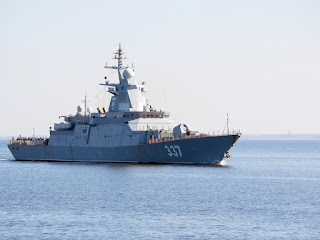

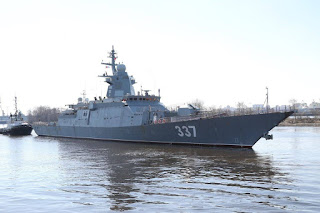

Corbeta Gremyshii



Vista frontal



Vista posterior

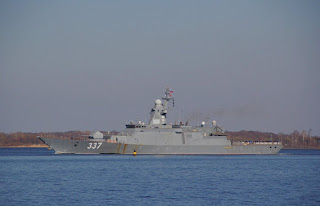

Vista lateral























Área de cocina y comedor



Sala de maquinas



Sala de control del área de maquinas





Pieza de artillería A-190-01




Módulo UKSK 3S14-20385 con misiles guiados del complejo de misiles 3K14 Kalibr-NK o del complejo de misiles 3K55-20385 Onyx


Cañón tipo gatling AK-630M-6


Cañones tipo gatling AK-630M-6 y los 4 Complejo 3S97 Redut  con 16 silos lanzadores vertical



Complejo 3S97 Redut  con 16 silos lanzadores vertical











Simulación del Complejo 3S97 Redut  de misiles antiaéreos

  Nuevo

Complejo 3S97 Redut  de misiles antiaéreos en acción







Simulación del sistema antitorpedo y antisubmarino PTZ Paket-A





Detalles del hangar


Embarcación BL-680










Mástil integrado












Funcionamiento del radar


Detalles del puente


Detalles de los escapes de la sala de maquinas



Detalles de los amarres


Proyecto 20385 Gremyshii durante un desfile naval

 Actualizado: 14/05/2021
