P-700 Granit (3M45)


Tipo: Misil naval de ataque a superficie (PKR) de tercera generación

Índice de la marina: 3M45

Construcción:
Oficina de diseño: NPO Mashinostroyeniya (OKB-52)
Jefe de diseño: Vladimir Nikolaevich Chelomey
Fabricante: Orenburg  Plant Engineering PO Strela
Desarrollo: 1969 -1983
Primeras pruebas: noviembre de 1975
Entrada en servicio: 19 de julio de 1983

Operadores: Armada Soviética, Armada de la Federación Rusia

Misiones de combate:
Destrucción de grandes blancos marítimos y grupos navales
Destrucción de objetivos terrestres costeros

Características generales

Dimensiones (metros):
Longitud: 10,0 m
Diámetro: 0,85 m
Envergadura: 2.6 m

Peso (Kg):
Peso al lanzamiento: 7.360 kg.

Alcance (Km):
Alcance máximo con trayectoria de vuelo alto: 700 - 800 km
Alcance máximo contra objetivos costeros: 700 km
Alcance máximo con trayectoria de vuelo bajo: 200 km

Altura de vuelo (metros):
Máxima: 20.170 m
Mínima: 10 m

Velocidad (Mach):
Máxima: 2.5 M
Máxima a nivel del mar: 1.5 M

Propulsión:
Numero de etapas: 2
1 cohete propulsor de combustible sólido desarrollado por KBM, Jefe de Diseño L. N. Lavrov
1 turbojet de sustentación KR-21-300 desarrollado por KB Ufa Engine-building plant bajo la dirección de Sergey Gavrilov

Tipo de lanzamiento: de superficie o en inmersión

Sistemas de Guía:
Inercial con búsqueda Terminal por radar activo diseñado por NII-49, Jefe de Diseño V. B. Golovanov
Información  RORSAT o EORSAT transmitida por satélite con el Complejo Legenda
Complejo de orientación Uspex para guiado desde aeronaves Tu-95RTS o helicópteros Ka-25TS

Trayectoria de vuelo típico:
Lanzamiento de buques de superficie: trayectoria de vuelo a gran altitud y terminal de baja altitud
Objetivos costeros: trayectoria de gran altitud
Lanzamientos submarinos: trayectoria de vuelo de baja altitud

Cabeza de guerra:
Ojiva convencional de penetración de 750 Kg. de alto explosivo desarrollada por NPO Altai o una ojiva nuclear de 500 kT. desarrollada por VNIIA diseñada por A. A. Brish, con un radio de destrucción de 1.200 metros

Electrónica:
Receptor Kasatka-U para la orientación satelital
Estación interferencia activa 3B47 Kvaru
Fusible tipo 3V45
Sistema de control de combustible ERRD-21

Modo de ataque: el misil Granit puede lanzarse individualmente o el salvas de hasta 24 misiles, todos los misiles disparados en una salva pertenecen a un único ambiente informático y vuelan intercambiando información, este intercambio le permite atacar todo un grupo de buques a la vez, un misil suba a una altitud cerca de 20 km, para la detección y seguir el blanco, mientras que los misiles restantes realizan la aproximación a baja altitud. El misil de vuelo alto transmite la información de su radar a los otros misiles, y si es derribado, uno de los misiles que va en la trayectoria a baja cota toma su lugar. Los misiles determinan automáticamente qué blancos  atacar según el tamaño y la posición y cómo maniobrar.

Lanzadores:
Desarrollo: KBSM
Designación de los lanzadores para submarino: SM-225, SM-225A
Ángulo fijo de inclinación del lanzador: 40 grados
 Designación de los lanzadores para buques de superficie: SM-233, SM-233A
Ángulo fijo de inclinación del lanzador: 60 grados
Enfriamiento: antes del lanzamiento para reducir la carga térmica en el lanzador el contenedor se llena con agua de mar

Portadores:
Submarino de propulsión nuclear con misiles de crucero PLARK Proyecto 949 Granit
Submarino de propulsión nuclear con misiles de crucero PLARK Proyecto 949A Antey
Crucero pesado lanzamisiles de propulsión nuclear TARKR Proyecto 1144 Orlan
Crucero pesado lanzamisiles de propulsión nuclear TARKR Proyecto 1144.2 Orlan

Modernizaciones:

P-700EKLMN Granit-NK: variante modernizada del P-700 Granit con capacidad de ataque a objetivos costeros

Galería:  Nuevo

Maqueta de un misil P-700 Granit (3M45)



Misil P-700 Granit (3M45)



Diagrama de corte del misil P-700 Granit (3M45)



Cabeza de guerra



Lanzadores para submarino SM-225, SM-225A




Lanzadores para buques de superficie SM-233, SM-233A





Lanzamiento en salva desde un buques de superficie Proyecto 1144 Orlan

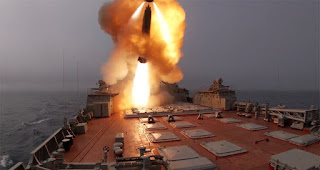

Lanzamiento desde un buques de superficie Proyecto 1144.2 Orlan



Lanzamiento desde un buques de superficie Proyecto 11435 Kreml

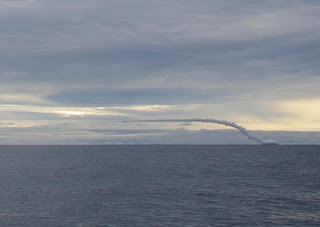

Lanzamiento desde un submarino de propulsión nuclear con misiles de crucero Proyecto 949A Antey





Proceso de carga en un submarino de propulsión nuclear con misiles de crucero Proyecto 949A Antey





Contenedor de transporte del misil P-700 Granit (3M45)

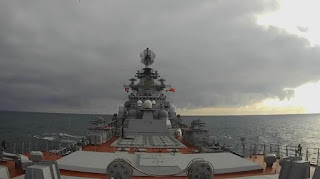

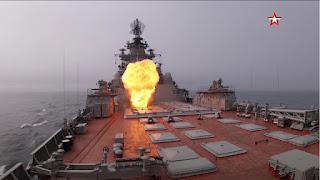

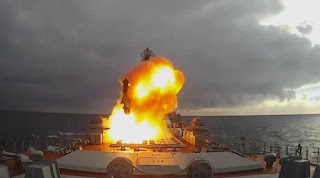

Secuencia de lanzamiento de un misil P-700 Granit (3M45) desde un buques de superficie Proyecto 1144.2 Orlan















Secuencia de impacto de un misil P-700 Granit (3M45)



Secuencia de impacto en salvas de misiles P-700 Granit (3M45) filmada en 1995 desde un avión de guerra submarina Il-38



  Actualizado el 21/09/2017
