martes, 27 de noviembre de 2018

Proyecto 21630 Buyan

  Nuevo

Tipo: Barco Pequeño Cañonero (MAK)

Unidades: 3 unidad (previstas 10 unidades, otras fuentes indican 6 y 7 unidades)

Construcción:
Oficina de diseño: CMDB Almaz (San Petersburgo)
Jefe de diseño: J. E. Kushnir
Astillero: Zelenodolsk, Kazan, Rusia
Periodo: 2002 - 2012

Astrakhan

  Nuevo

Puesta en grada: 30-01-2004
Lanzado: 07-10-2005
Comisionado: 01-09-2006
Estatus actual:  Activo
Numeración del casco: 101(2006), 012(2007), 017(2016)
Flota asignada: Flotilla del Caspio
Puerto asignado: Astracán

Kaspiysk

  Nuevo

Puesta en grada: 25-02-2005
Lanzado: 06-05-2011
Comisionado: 20-12-2011
Renombrado:   01-2007 como Volgodonsk
Estatus actual:  Activo
Numeración del casco: 702(2011), 161(2011), 014(2012), 018(2016)
Flota asignada: Flotilla del Caspio
Puerto asignado: Astracán

Makhachkala

  Nuevo

Puesta en grada: 24-03-2006
Lanzado: 27-04-2012
Comisionado: 04-12-2012
Estatus actual:  Activo
Numeración del casco: 162(2012), 015(2013), 020(2016)
Flota asignada: Flotilla del Caspio
Puerto asignado: Astracán

Misiones de combate:
Defensa de base en zona marítima cercana
Operaciones antiterroristas en zonas costeras
Destrucción de unidades de superficie pequeñas
Ataque artillado a zonas de tipo riveras y aguas litorales
Defensa antiaérea

Características generales

Desplazamiento (toneladas):
Estándar: 400 T
Carga completa: 520 T

Dimensiones (metros):
Eslora: 61,8 m
Manga: 10,3 m
Calado: 3 m

Velocidad (nudos):
Máxima: 28 nudos

Alcance (millas náuticas):
1.500 mn

Autonomía: 10 días

Tripulación:
42 marinos y 6 oficiales

Propulsión:
2 motores diesel 16V4000M90 / M507D de 8.000 hp
2 propulsores de tipo pump-jet

Armamento:

Artillería
1 pieza de artillería A-190-01 de 100 mm y sistema de control de fuego 5P-10-03 Laska
1 Sistema de lanzacohetes múltiples A-215 Grad-M de 122 mm, con un lanzador MS-73M con 40 cohetes 9M22U

Sistemas antiaéreos
1 Complejo 3M-47 Gibka con un lanzador doble para 4 misiles Igla-1M
2 cañones tipo gatling AK-306 / A-219 de 6 tubos de 30mm

Otros
2 montajes de ametralladoras MTPU KPVT de 14,5 mm
3 montajes tipo pedestal provisionales para armas automáticas de PKMB 7,62 mm
1 Lanzagranadas antisabotaje DP-64
Capacidad para realizar tareas de minado (2 puntos de colocación)
Sistema lanzador de interferencias PK-10 Smely con 4 lanzadores KT-216

Electrónica:
Complejo de radar de búsqueda aire / superficie 5P-26M PM-352 Pozitiv-M1
Radar de navegación MR-231 Pal-N1
Radar de control de fuego de artillería 5P-10-03 Laska
Estación de sonar antisabotaje Anapa-M
2 torretas ópticas MTK

Variantes:

Proyecto 21632 Tornado: Variante para la Exportación


Proyecto 21631 Buyan-M: desarrollo del Proyecto 21630, como un barco pequeño de misiles MRK dotada con el sistema de misiles Klub-N


Galería:


Diagrama del Proyecto 21630 Buyan


Oficina de diseño CMDB Almaz en San Petersburgo


Salida de grada del Proyecto 21630 Astrakhan de la Oficina de diseño CMDB Almaz


Detalles de la proa


Detalles de la popa, rampa de desembarco y los puntos de colocación para realizar tareas de minado


Las 3 unidades del Proyecto 21630 Buyan: Astrakhan, Volgodonsk y Makhachkala en la Flotilla del Caspio


Proyecto 21630 Buyan a toda potencia


Proyecto 21630 Buyan en condiciones climáticas adversas


Detalles del puente externamente

  Nuevo






  Nuevo

Detalles del puente de mando internamente


Área de cocina

  Nuevo

Puesto de navegación


Sistema de control de fuego 5P-10-03 Laska


Complejo de radar de búsqueda aire / superficie 5P-26M PM-352 Pozitiv-M1 y radar de navegación MR-231 Pal-N1


Torreta óptica MTK



Sistemas de navegación


Motor diesel 16V4000M90 / M507D de 8.000 hp

  Nuevo

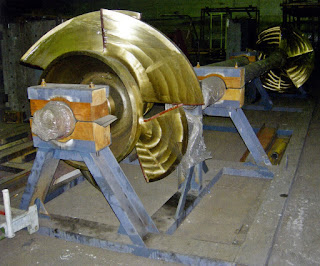

Propulsores de tipo pump-jet

  Nuevo

Eje y Propelas

  Nuevo

  Nuevo

  Nuevo

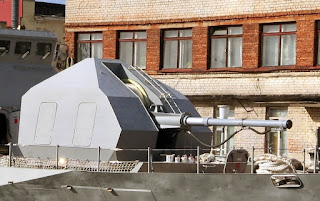

Pieza de artillería A-190-01 de 100 mm


Compuerta de entrada a la pieza de artillería A-190-01

  Nuevo



Cañon tipo gatling AK-306 / A-219 de 6 tubos de 30mm


Cañon tipo gatling AK-306 / A-219 en acción



Montaje de ametralladora MTPU KPVT de 14,5 mm

  Nuevo


MTPU KPVT de 14,5 mm en acción



  Nuevo

Complejo 3M-47 Gibka diseñada por la empresa Ratep instalado en la MAK Astrakhan



  Nuevo

Complejo 3M-47 Gibka diseñada por la empresa Altair en la MAK Volgodonsk


Complejo 3M-47 Gibka con un lanzador doble para 4 misiles Igla-1M en acción


Misiles Igla-1M dirigiéndose contra su objetivo


Sistema de lanzacohetes múltiples A-215 Grad-M


Sistema de lanzacohetes múltiples A-215 Grad-M realizando carga de 40 cohetes de 122 mm



  Nuevo

Lanzador MS-73M


Cohetes 9M22U



  Nuevo


Sistema de lanzacohetes múltiples A-215 Grad-M en acción



Lanzadores KT-216 del sistema de interferencias PK-10 Smely



  Nuevo

Sistema lanzador de interferencias PK-10 Smely en acción


Sistema automático de descontaminación radiológica, química y biológica (RHB) en acción



Dotación del personal para practicas de descontaminación radiológica, química y biológica (RHB)

  Actualizado el 27/11/2018
